在食品工业领域，不锈钢设备凭借耐腐蚀、易清洁等优势，成为生产线上的“主力军”。但你知道吗，新出厂的不锈钢设备若直接投入使用，可能暗藏食品安全隐患。这时候，“钝化工艺” 就成了守护食品安全的关键环节。今天，我们就来了解一下食品工业不锈钢设备钝化的知识，帮你把好设备安全关。

一、为什么要给不锈钢设备 “钝化”？​

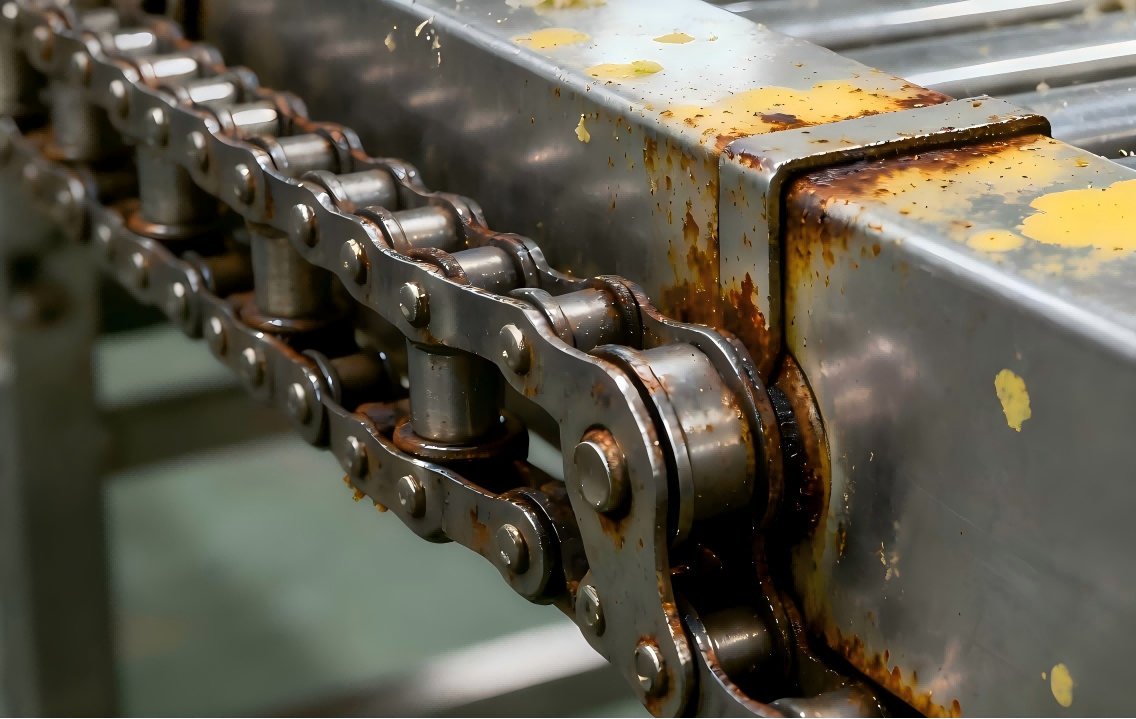

不锈钢并非绝对“不锈”，其表面的铬元素在空气中会自然形成一层薄薄的氧化膜，这层膜能阻挡腐蚀介质入侵，起到初步保护作用。但在食品工业中，设备加工过程中可能接触酸碱、高温、高湿等复杂环境，且新设备表面可能存在机械损伤、油污、氧化皮等，自然形成的氧化膜厚度不均、致密性差，难以抵御长期腐蚀。​

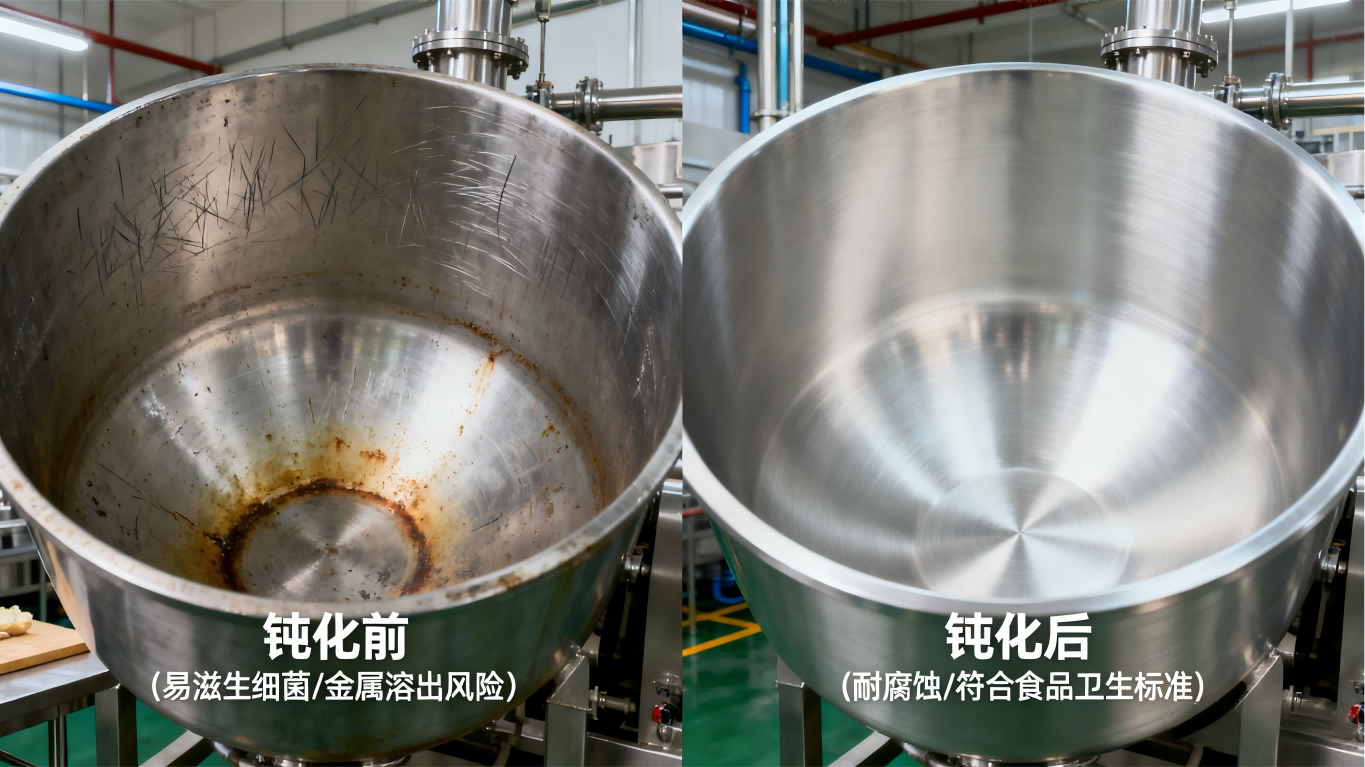

一旦不锈钢设备被腐蚀，不仅会缩短设备使用寿命，更可怕的是，腐蚀产生的金属离子（如铬离子、镍离子）可能溶出到食品中，腌制品加工时，高盐环境更会加速金属溶出，从而危害人体健康。而钝化工艺的核心作用，就是通过化学方法，让不锈钢表面形成一层更厚、更致密、更稳定的钝化膜，大幅提升设备的耐腐蚀能力，为食品安全加上“双重保险”。​

二、食品工业常用的钝化工艺有哪些？​

考虑到食品工业的特殊性，钝化工艺必须满足“安全无毒、无残留”的要求，目前主流的钝化方式主要有以下两种：​

1. 硝酸钝化法（传统主流工艺）​

硝酸是食品工业中应用最广泛的钝化剂，其原理是利用硝酸的强氧化性，促使不锈钢表面的铬元素充分氧化，形成均匀的Cr₂O₃钝化膜，同时硝酸还能溶解设备表面的铁离子、杂质，让钝化膜更纯净。​

工艺特点：操作简单、成本较低、钝化效果稳定，且硝酸易清洗，残留风险低，符合食品级安全标准。​

注意事项：硝酸具有一定腐蚀性，操作时需做好防护；钝化后需用清水彻底冲洗，避免残留。​

2. 柠檬酸钝化法（环保新型工艺）​

随着环保要求提升，柠檬酸钝化法逐渐兴起。柠檬酸是一种食品级有机酸，安全性高，其钝化原理是通过络合作用去除不锈钢表面的氧化皮，同时促进铬元素氧化，形成钝化膜。​

工艺特点：无毒性、无刺激性气味，对环境友好，且钝化后残留易清洗，特别适合对安全和环保要求高的食品企业（如婴幼儿食品、乳制品生产）。​

注意事项：柠檬酸钝化速度相对较慢，需控制好温度和浓度；对严重氧化的设备，需先进行预处理。​

三、钝化过程中常见的问题及解决办法​

即便选择了合适的工艺，若操作不当，仍可能出现问题，影响钝化效果。以下是几个常见问题及应对方案：​

1. 钝化后设备表面出现“白斑”​

原因：一是钝化剂浓度过高或钝化时间过长，导致表面过度腐蚀；二是钝化后清洗不彻底，残留的钝化剂与空气反应形成白斑。​

解决办法：调整钝化剂浓度（如硝酸浓度控制在15%-25%）和钝化时间（一般30-60分钟）；钝化后用流动清水冲洗至少2-3次，最后用纯化水冲洗一遍，确保无残留。​

2. 钝化膜耐腐蚀能力差（盐雾测试不达标）​

原因：一是设备表面预处理不彻底（如存在油污、氧化皮），影响钝化膜形成；二是钝化温度过低（如低于20℃），反应不充分。​

解决办法：钝化前先对设备进行预处理——用碱性清洗剂去除油污，用稀盐酸去除氧化皮；将钝化温度控制在25-40℃，提升反应效率。​

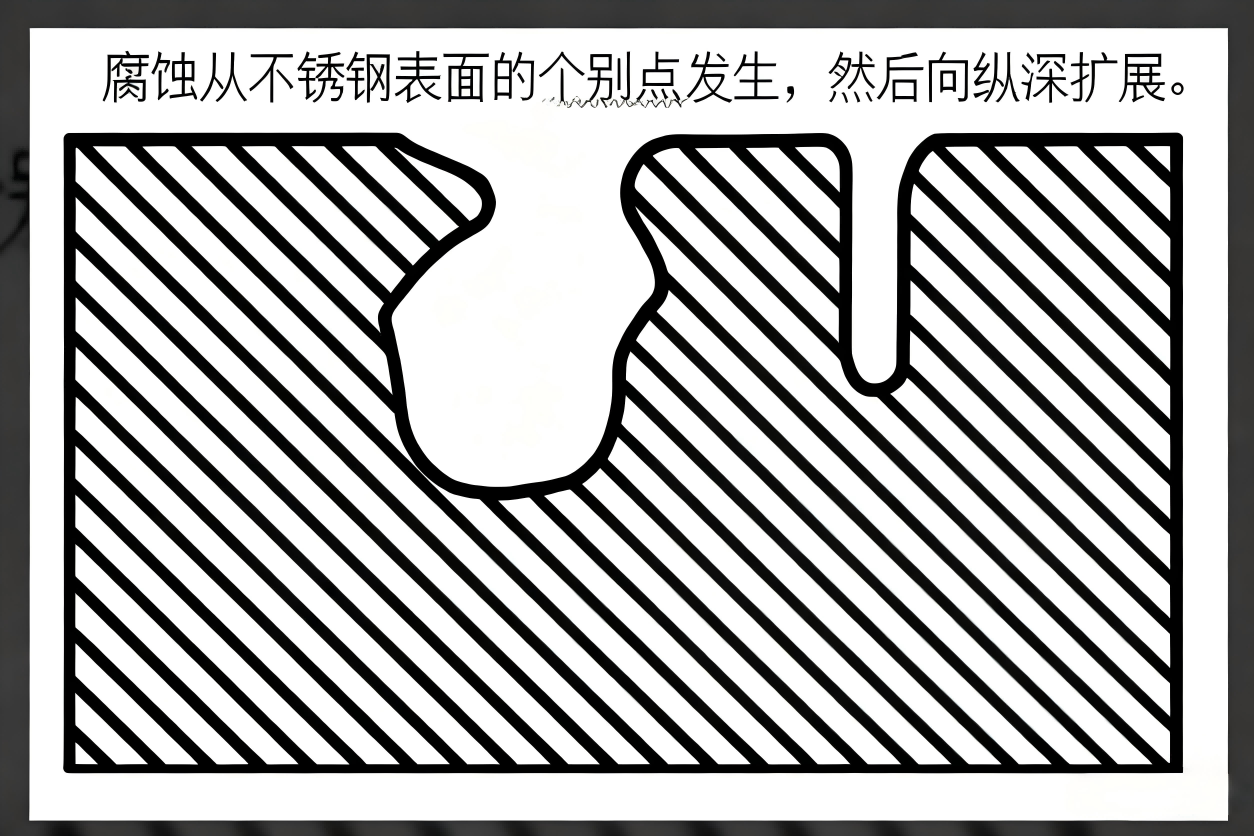

3. 钝化后设备出现“点蚀”（局部小孔）​

原因：一是设备表面存在划痕、凹陷等缺陷，钝化剂在缺陷处聚集，导致局部腐蚀；二是钝化剂中含有杂质（如氯离子），引发点蚀。​

解决办法：钝化前用砂纸打磨设备表面缺陷，使其平整；选择高纯度的钝化剂（如食品级硝酸、柠檬酸），避免杂质混入；若用柠檬酸钝化，可添加少量缓蚀剂，抑制点蚀。​

四、食品工业钝化工艺的 “安全红线”​

食品工业的核心是“安全”，因此在钝化过程中，必须坚守以下原则：​

选择食品级钝化剂：严禁使用工业级钝化剂（如含重金属的钝化剂），需选择符合GB 14930.1《食品工具、设备用洗涤剂卫生标准》的产品。​

做好过程记录：记录钝化剂的批次、浓度、温度、时间等参数，便于追溯，一旦出现问题可快速排查。​

定期检测钝化效果：每半年或一年对设备进行一次耐腐蚀测试（如盐雾测试、滴液测试、蓝点测试等），确保钝化膜完好；日常使用中，若发现设备表面出现锈迹，需及时重新钝化。​

钝化工艺看似简单，却是食品工业不锈钢设备“延年益寿”和守护食品安全的关键一步。正确选择钝化工艺、规范操作、重视细节，才能让不锈钢设备真正成为食品安全的“守护者”，而非隐形隐患。如需定制钝化方案，欢迎咨询迅清技术团队，让我们一起为食品生产筑牢安全防线！

👉关注源头厂家，获取更多洗消整体解决方案！
